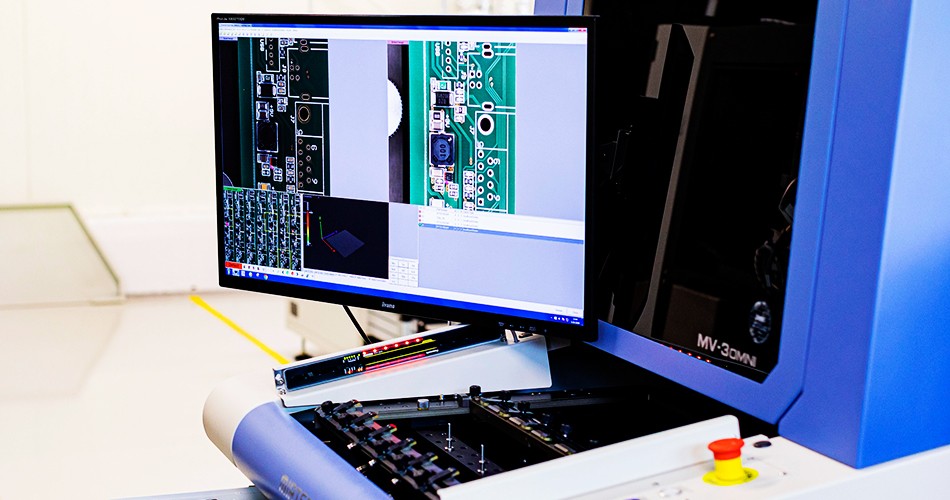

在PCBA加工的流水線上，爐后自動光學檢測（AOI）常被誤認為只是最后一道安檢口。入行多年的工藝工程師都清楚，如果僅僅把AOI當作攔截不良品的網兜，那就極大地浪費了這臺高精密設備的價值。爐后AOI通過對焊接成品的數字化掃描，能實時反饋回流焊、貼片甚至印刷工序的微小波動，它是整個制造流程中最重要的工藝反饋中樞。

一、數字化捕捉：超越肉眼的缺陷識別

傳統的目檢受限于人員疲勞度和視力差異，對細微缺陷的檢出率極低。在現代PCBA生產中，元器件封裝已縮減至01005級別，焊點的質量判斷必須依賴算法。

爐后AOI利用多角度光源和高速攝像頭，針對焊點的潤濕角、爬錫高度以及共面度進行定量分析。它能精準識別出如側立、立碑、虛焊、橋接等典型缺陷。更重要的是，它能檢測出肉眼難以判別的問題，例如BGA邊緣焊點的微量溢錫。通過對這些圖像數據的實時抓取，AOI為后續的失效分析（FA）提供了最直觀的第一手證據，確保每一個異常點都能被物理定位。

二、數據反饋機制：定位前道工序的病灶

AOI真正的威力在于其強大的SPV（統計過程驗證）功能。當檢測到特定位號的元器件頻繁出現偏位時，這往往預示著貼片機的吸嘴受損或者送料器的精度發生了偏移。

在PCBA加工現場，如果某一批次的電路板在回流焊后集中出現漏錫現象，AOI的數據看板會迅速指出這是特定焊盤的共性問題。此時，工藝人員需立即溯源至最前端的錫膏印刷工序，檢查鋼網是否堵塞或刮刀壓力是否不均。這種從后向前的反饋機制，將原本支離破碎的工序連接成了一個閉環，使管理層能在故障大規模爆發前，就完成對前道設備的微調和糾偏。

三、工藝優化：爐溫曲線的精細化微調

回流焊后的焊點形態是爐溫曲線優化的唯一標準。AOI記錄的潤濕性數據，能直接反映出加熱區與冷卻區的溫升速率是否合理。

如果AOI頻繁報錯焊點發黑或表面粗糙，可能預示著恒溫段運行時間過長導致助焊劑過度揮發。若出現大面積的冷焊，則需檢查峰值溫度是否達標。通過分析AOI導出的缺陷分布熱力圖，工程師可以對爐溫曲線進行針對性的補償。這種基于真實焊接結果的優化方式，比單純依靠爐溫測試儀的模擬數據要精準得多，能顯著提升PCBA的直通率。

四、建立防錯閉環：減少人為二次損傷

爐后AOI的應用還顯著降低了維修環節的盲目性。AOI生成的報錯信息會同步至維修工作站，技術員通過對比標準庫圖像，能迅速判定是真實缺陷還是誤報。

這避免了維修人員在板卡上盲目尋找故障時造成的二次物理損傷或靜電風險。同時，AOI記錄的所有不良類型和頻率，會自動匯總成品質周報，作為生產會議上制程改進的核心依據。它將抽象的質量管理具象化為一組組可見的曲線和數據，讓每一項工藝改進都有據可查，而非依賴?yán)蠋煾档膫€人直覺。

AOI不僅是品質的守門員，更是工廠智能化的神經末梢。如果您正面臨產品直通率波動大、焊接缺陷分析找不到原因的情況，這說明您的視覺檢測數據尚未被深度挖掘。我們擁有先進的3D-AOI檢測系統及資深的工藝數據分析團隊。聯系我們的工程專家，我們可以為您提供全方位的產線診斷服務，利用數字化檢測力量，助您的PCBA加工制程實現從人工排查到數據驅動的跨越式升級。
